NakedEye_Dummy

Basteln mit Pappe                               Crafting with cardboard

Schöne ProduktFotos sind was Feines. Doch in diesem Blog geht es um Späne, Staub und schmutzige Hände.

Nach der KonstruktionsArbeit muß ein PappModell zeigen, ob die geplante Dimensionierung ästhetisch bestehen kann.

Nice product images are great. But this blog is about chippings, dust and dirty hands.

After all the design work, a cardboard dummy has to proof its esthetical potential.


Das AusSchneiden der äußeren Form ist mit einer Schablone und einem SchneidMesser schnell und präzise erledigt.

Die äußere Form der Leuchte wird aus Pappe ausgeschnitten

Cutting the body shape using a template and a utility knife is easily done and pretty accurate.

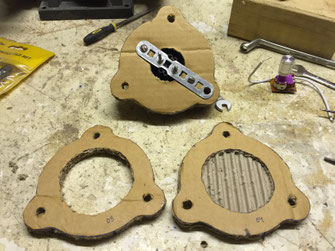

Mit dem Erstellen der einzelnen Schichten kann der innere Aufbau geplant werden.



Einzelne Schichten bilden den Körper der Leuchte. Technische Innereien können geplant werden.

While stacking up the body layers, planning for the technical guts can take place.

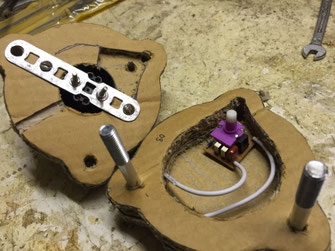

Eine größere Schwierigkeit stellt die Platzierung des DimmerSchalters dar. Die Bedienung wurde über einen ZahnRad-Mechanismus realisiert.

Der Platz für den Schalter ist knapp. Die Bedienung wird über ZahnRäder realisiert.

Finding the right spot for the switch is quite a challenge. There have to be gears involved.


Der Dummy ist fertig und sieht gut aus. Mit kleinen Änderungen wird ein ProtoTyp geplant.

Der Dummy ist fertig und erfüllt alle Erwartungen. Kleine Änderungen werden das Äußere optimieren. Als nächstes wird ein funktionierender ProtoTyp gebaut.



The dummy is build and meets all the expectations. A few changes will optimise the look. Building a functional prototype will be next.
